国邦 凸轮分割器的工作原理

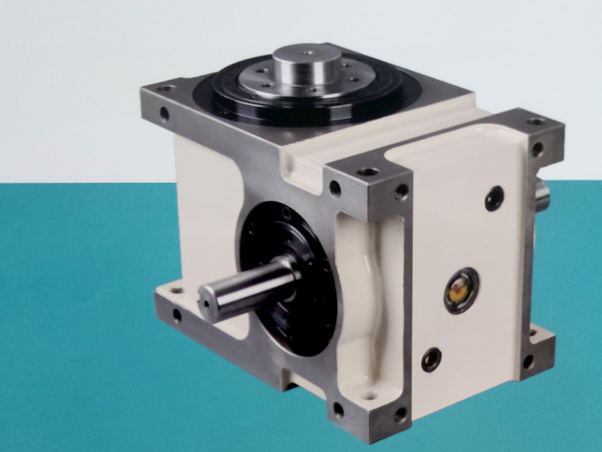

凸轮分度器，在工程上又称凸轮分割器、间歇分割器。它是一种高精度的回转装置，在当前自动化的要求下，凸轮分度器显得尤为重要。

凸轮分割器的工作原理

是通过输入轴上的共轭凸轮与输出轴上带有均匀分布滚针轴承的分度盘无间隙垂直啮合，凸轮轮廓面的曲线段驱使分度盘上的滚针轴承带动分度盘转位，直线段使分度盘静止，并定位自锁。通常情况下，输入轴旋转一圈（360°），输出轴便完成一动一停的一个分度过程，在一个分度过程中，输出轴有一个转位时间和停止时间之比叫动静比，动静比的大小与凸轮曲线段在整个凸轮圆周上所占的角度大小有关系（通常把这段曲线所占的角度叫驱动角），驱动角越大，比值越大，分割器运转越平稳；凸轮圆周上直线段所占的角度叫静止角，动程角与静止角之和为360°。 凸轮分割器的工位数（即输出轴每次转运的角度⊙除以360°所得的数工位数N，360°÷⊙=N）
