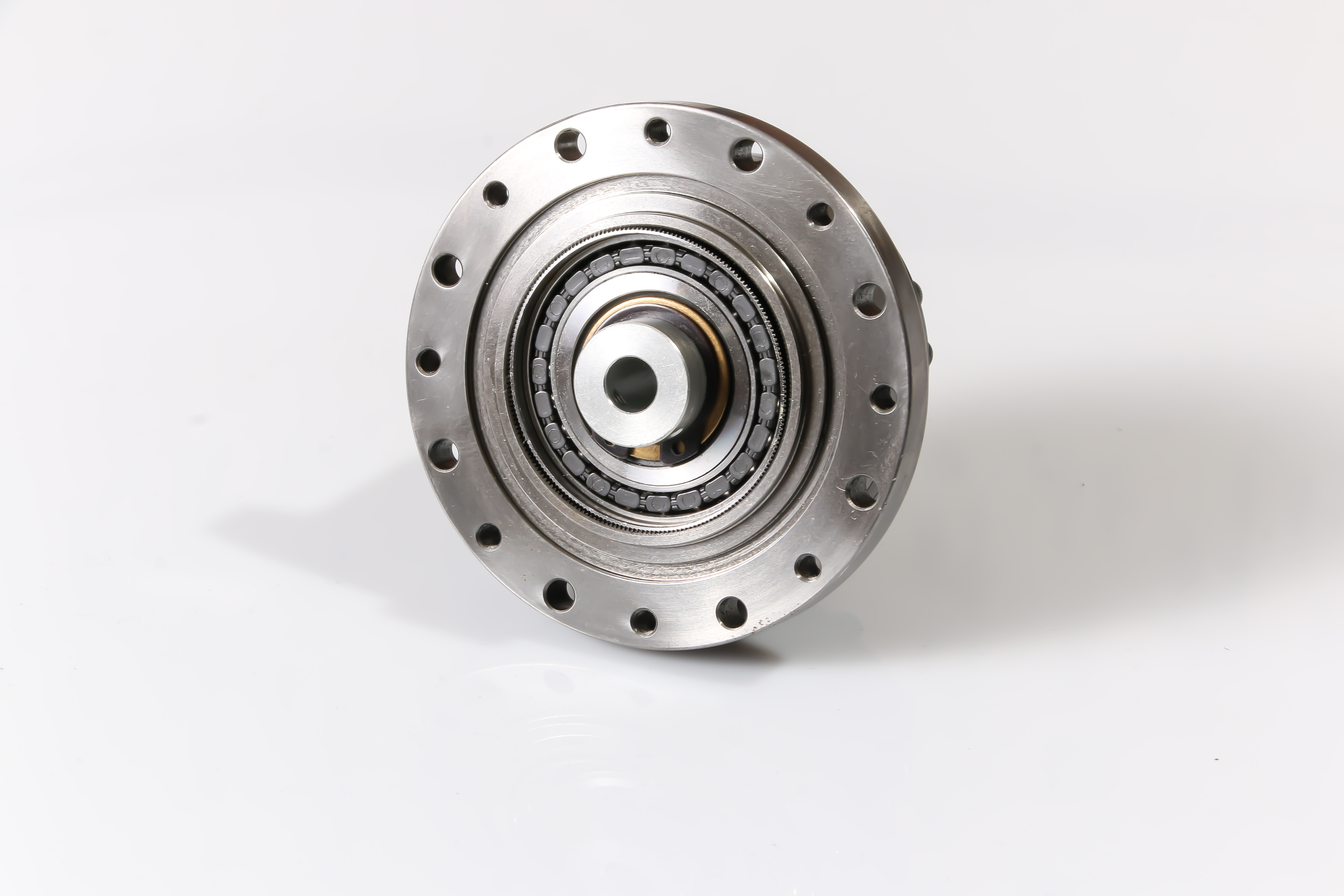

国邦谐波减速机的传动原理

它主要由三个基本构件组成：

（1）带有内齿圈的刚性齿轮（刚轮），它相当于行星系中的中心轮；

（2）带有外齿圈的柔性齿轮（柔轮），它相当于行星齿轮；

（3）波发生器H，它相当于行星架。

作为减速器使用，通常采用波发生器主动、刚轮固定、柔轮输出形式。

波发生器H是一个杆状部件，其两端装有滚动轴承构成滚轮，与柔轮的内壁相互压紧。柔轮为可产生较大弹性变形的薄壁齿轮，其内孔直径略小于波发生器的总长。波发生器是使柔轮产生可控弹性变形的构件。当波发生器装入柔轮后，迫使柔轮的剖面由原先的圆形变成椭圆形，其长轴两端附近的齿与刚轮的齿完全啮合，而短轴两端附近的齿则与刚轮完全脱开。周长上其他区段的齿处于啮合和脱离的过渡状态。当波发生器沿图示方向连续转动时，柔轮的变形不断改变，使柔轮与刚轮的啮合状态也不断改变，由啮入、啮合、啮出、脱开、再啮入……，周而复始地进行，从而实现柔轮相对刚轮沿波发生器H相反方向的缓慢旋转。
